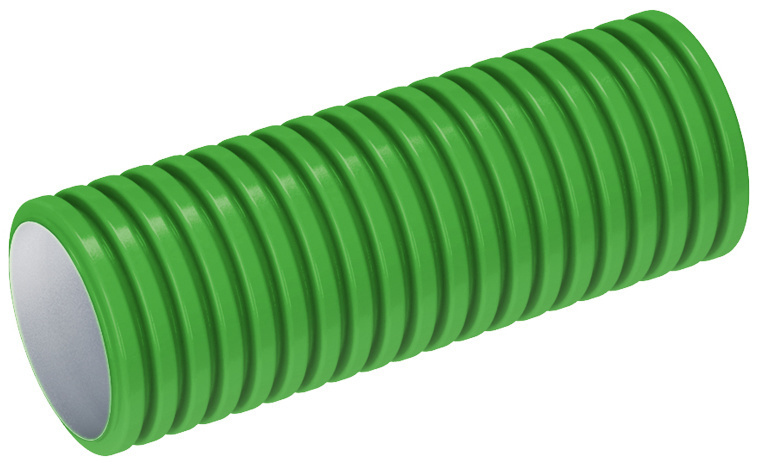

Канал антибактериальный и антистатический ZernFast RK 75/50 01 диаметром 75 мм предназначен для транспортировки воздуха в системах приточно-вытяжной вентиляции квартиры или дома. Является магистральным элементом вентиляционной коммуникации скрытого монтажа в полу, потолке или стене.
Внешняя поверхность воздуховода гофрированная, способна выдерживать наружное давление залитого бетона. Внутренняя поверхность гладкая для уменьшения сопротивления движению воздуха.
Технические характеристики
Наружный диаметр: 75 мм
Внутренний диаметр: 63,3 мм
Радиус изгиба: 150 мм
Длина: 50 метров
Температура перемещаемого воздуха: от -20 до +60 oС
Кольцевая прочность: 8 кН/м2 в соответствии с EN ISO 9969.
Материал: полиэтилен высокой плотности (HDPE), которому свойственно высокая прочность, гибкость, растяжимостью и эластичность.
График потерь давления
Красным отображены потери давления канала диаметром 63 мм, синим - канала диаметром 75 мм.
Таблица сопротивления канала
| Номинальный диаметр | DN 75 |
| Скорость воздуха, м/с | 2 | 2,5 | 3 |
| 1 канал - расход, м3/ч | 22 | 28 | 34 |
| 2 канала - расход, м3/ч | 45 | 56 | 67 |
| 3 канала - расход, м3/ч | - | - | - |
| Сопротивление канала, Па |
| Длина канала, м | 2 | 2,0 | 3,6 | 5.1 |
| 4 | 4,0 | 7,1 | 10,2 |
| 6 | 6,0 | 10,7 | 15,4 |
| 8 | 8,0 | 14,2 | 20,5 |
| 10 | 10,0 | 17,8 | 25,6 |
| 12 | 12,0 | 21,3 | 30,7 |
| 14 | 14,0 | 24,9 | 35,8 |
| 16 | 16,0 | 28,4 | 41,0 |
| 18 | 18,0 | 32,0 | 46,1 |
